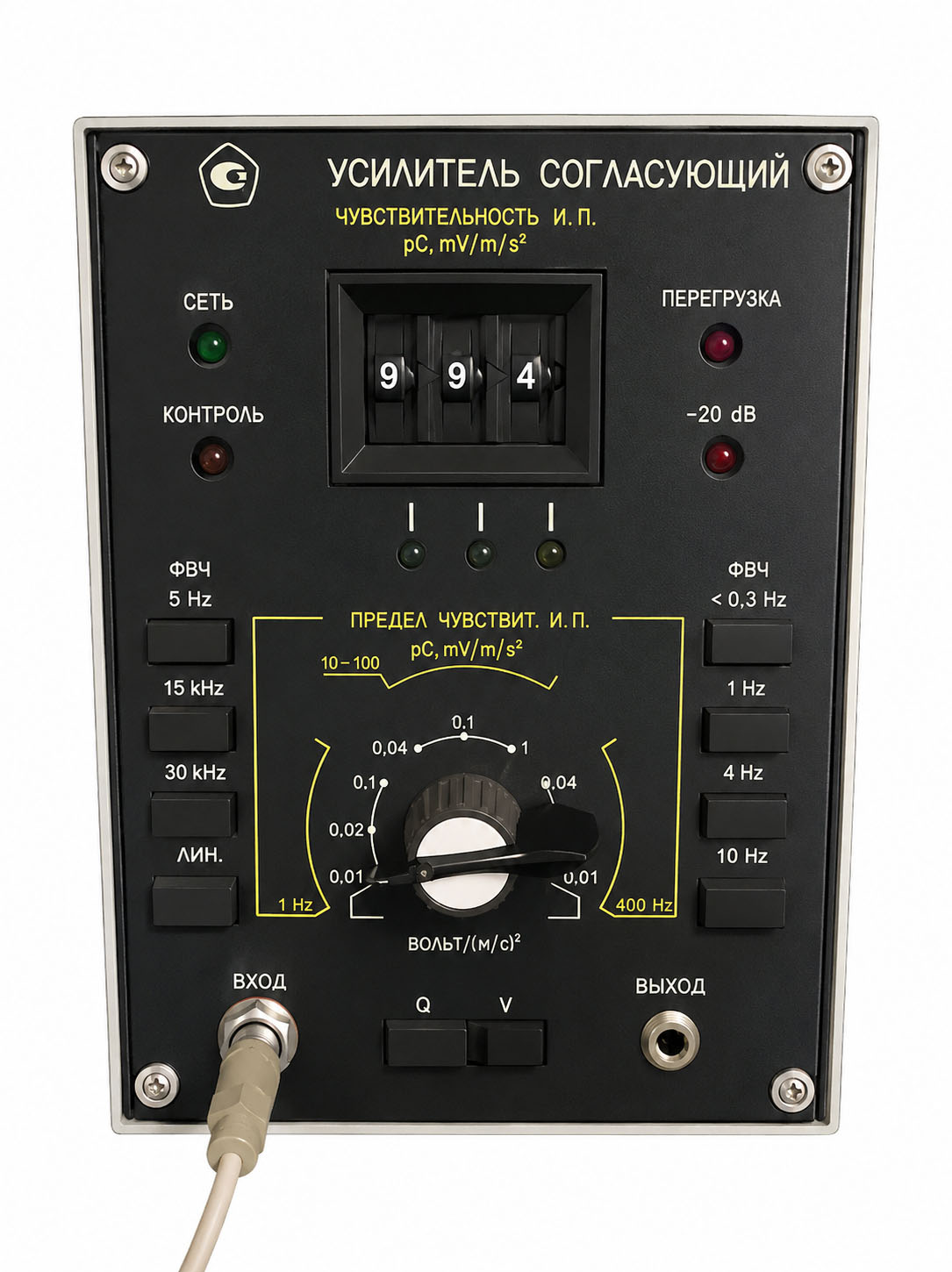

Усилитель согласующий ПУНЖ 1-002

Усилитель согласующий ПУНЖ 1-002 специализированный измерительный прибор, предназначенный для работы с пьезоэлектрическими датчиками и преобразователями. Устройство обеспечивает согласование выходного сопротивления измерительных преобразователей со стандартной измерительной аппаратурой при проведении испытаний на вибрацию и ударные нагрузки.

Модель отличается широким диапазоном настройки чувствительности, высоким входным сопротивлением до 1 ГОм и малой входной ёмкостью, что позволяет получать точные результаты измерений при работе с чувствительными пьезоэлектрическими датчиками. Усилитель оснащён фильтрами верхних и нижних частот, имеет низкий уровень шумов и способен работать в диапазоне частот до 100 кГц.

Назначение:

Усилитель ПУНЖ 1-002 предназначен для согласования выходного полного сопротивления пьезоэлектрических измерительных преобразователей со стандартными средствами измерения электрических величин, используемыми при испытании изделий на вибрацию и удар.

Основные технические данные ПУНЖ 1-002:

- Габариты: 310×140×198 мм.

- Масса: не более 3,5 кг.

- Непрерывная работа: не менее 16 ч.

- Потребляемая мощность: не более 10 В·А.

- Диапазон установки чувствительности:

  * 0,1–100 В/В (режим усиления напряжения), погрешность не более ±2,5 %.

  * 0,1–10 мВ/пКл (режим усиления заряда), погрешность не более ±3 %.

- Входное сопротивление: не более 1 ГОм.

- Входная ёмкость: не более 10 пФ.

- Максимальное выходное напряжение: не менее 5 В (СКЗ) на нагрузке 10 кОм.

- Выходное сопротивление: не более 50 Ом.

- Коэффициент нелинейных искажений: не более 1 % в диапазоне 20 Гц – 100 кГц.

- Уровень шумов: не более минус 56 дБ.

- Максимальное постоянное напряжение смещения на выходе: не более 50 мВ.

- Время установления рабочего режима: не более 5 мин.

Номер СИ в Госреестре 9623-84
