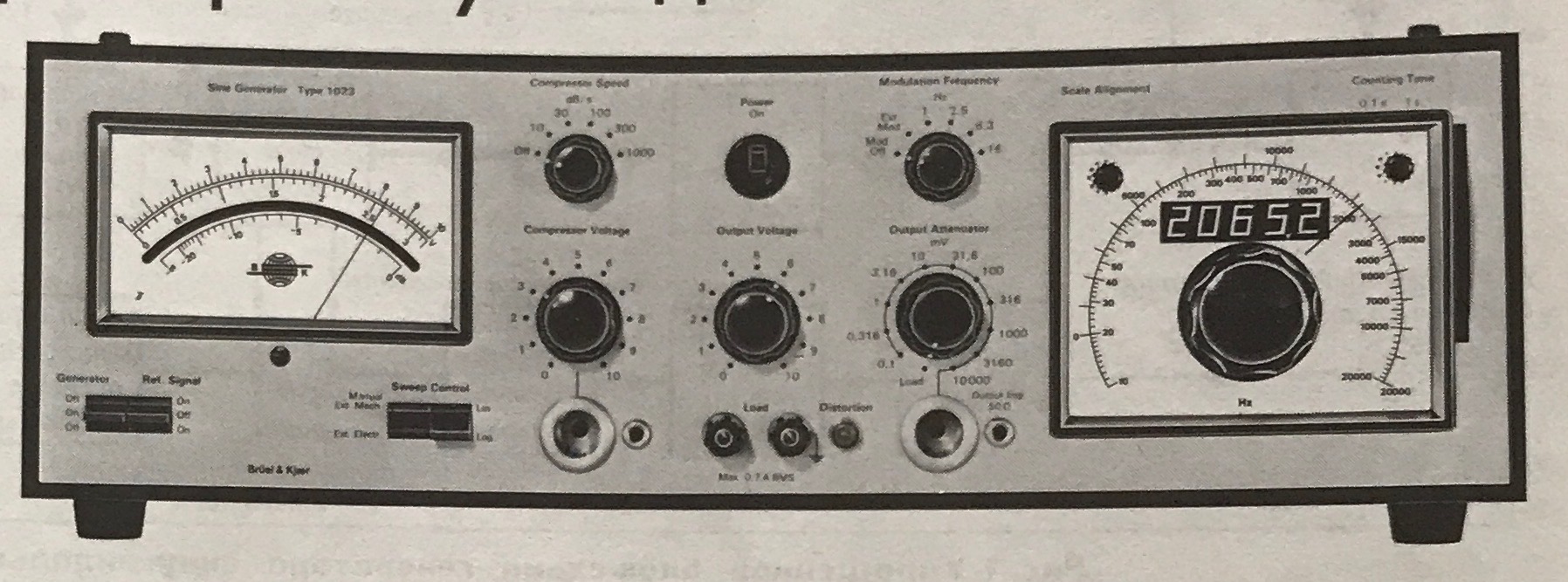

Генератор синусоидального сигнала 1023
 |
Цена: По запросу руб.
В наличии Дополнительные данные
|
От 1 дня
По требованию Технические характеристики:
Особенности генератора Bruel & Kjaer 1023:
- Частотный диапазон от 10 Кгц до 20 кгц
- Линейная и логарифмическая частотные шкалы
- Стабильныйгенератор,управляемый напряжением
- Внутреннееустройствочастотной модуляции
- Малое искажение
- Пятизначныйцифровойиндикатор частоты с временем считывания 0,1 или 1 сек
- Устройство сжатия динамического диапазона с нулевой статической ошибкой
- Пять рабочих скоростей устройства сжатия в диапазоне от 10 до 1000 дб/сек
- Динамический диапазон устройства сжатия больше60 дб
- Выход мощности для громкоговорителя и т. п.
- Прецизионный выходной аттенюатор
- Устройство бесшумного выключения генератора для измерения времени реверберации и т.д.
- Внутренний электронный вольтметр
- Ручное или дистанционное (электрическое или механическое) управление разверткой частоты генератора
- Устройство автоматической синхронизации и частоты для работы с самописцем уровня
- Выход импульсов маркировки частоты для самописца уровня
- Выходы высокочастотных сигналов для дистанционной настройки сопровождающего фильтра 2020
Применение:
- Измерение частотных характеристик, искажения и импеданса аппаратуры для записи и воспроизведения звука
- Измерение частотных характеристик и характеристик направленности микрофонов, громкоговорителей, гидрофонов и звуко-прожекторов
- Акустические исследования в безэховых и реверберационных камерах и помещениях
- Определение параметров фильтров звуковой частоты
- Измерение фазовых характеристик
- Калибровка и проверка слуховых аппаратов
- Автоматическая запись гармоник при применении вместе со следящим умножителем частоты 1901 и фильтром 2020 или анализатором 2010
- Измерение распределения звуковой энергии
- Определение звукоизоляционных свойств материалов
- Измерение звукоизоляции и времени реверберации
- Вибрационные испытания
- Измерение механического импеданса
- Исследование и испытание моделей
Прибор Брюль и Къер 1023 является высококачественным генератором синусоидального сигнала с рабочим частотным диапазоном от 10 гц до 20 кгц. Внутреннее устройство частотной модуляции выходного сигнала генератора предусмотрено для области архитектурной и строительной акустики.
Генератор Bruel & Kjaer 1023 снабжен аналоговой частотной шкалой со стрелочным указателем и точным пятизначным цифровым индикатором частоты. Частоту генерируемого сигнала можно плавно настраивать во всем рабочем частотном диапазоне прибора. Разверткой частоты по линейной или логарифмической шкале можно управлять или вручную, или дистанционно с помощью механического привода или электрического управляющего напряжения. Следовательно, генератор Bruel&Kjaer 1023 может работать синхронно с самописцем уровня 2305 и 2307.
К главным особенностям прибора Брюль и Къер 1023 относится внутреннее устройство сжатия динамического диапазона (компрессор), которое автоматически регулирует уровень выходного напряжения генератора.
Встроенный в приборе Bruel&Kjaer 1023 электронный вольтметр с линейной и логарифмической (дб) шкалами измеряет выходное напряжение генератора на выходном аттенюаторе или на выходе на нагрузку. Выходной аттенюатор генератора переключается дискретно по 10 дб. Отдельным положениям аттенюатора соответствует максимальное выходное напряжение от 0,1 мв до 10 в (среднеквадратичное значение). Максимальные выходные напряжение и ток на выходе на нагрузку составляют 10 в и 700 ма (среднеквадратичные значения), максимальная выходная мощность доходит до 7 вт. Благодаря большой выходной мощности генератор Bruel & Kjaer 1023 эффективен при работе с трубой Кундта 4002, акустической камерой Bruel&Kjaer 4212, искусственным голосом Bruel&Kjaer 4219 или миниатюрным вибростендом Bruel&Kjaer 4810.
Работа генератора Bruel & Kjaer 1023 основана на принципе гетеродина, в котором используются два генератора высокой частоты. Один генератор является источником синусоидального сигнала с фиксированной частотой, а частоту второго генератора можно плавно изменять.
Примеры применения
Прибор Брюль и Къер 1023 является высококачественным и универсальным генератором с широким рабочим диапазоном. Следовательно, он находит применение в разнообразных областях измерительной техники.
Измерение частотных характеристик
Линейная развертка частоты генератора Bruel&Kjaer 1023 особенно эффективна при измерении частотных характеристик с острыми пиками, например, характеристик узкополосных фильтров.
Управляющий генератор 1023 генерирует высокочастотные сигналы, используемые для дистанционной настройки сопровождающего фильтра 2020 на частоту генерируемого прибором Bruel&Kjaer 1023 сигнала. Узкополосные фильтры прибора 2020 с полосой пропускания от 3,16 до 100 гц обеспечивают надежное заграждение шума и помех.
|
Генератор синусоидального сигнала Bruel & Kjaer 1023 |
|
Форма волны выходного сигнала: Синусоидальный сигнал Частотный диапазон: 10 гц - 20 кгц, один диапазон, линейная или логарифмическая шкала Регулировка пределов частотного диапазона: Верхний и нижний пределы рабочего частотного диапазона плавно регулируются потенциометрам и, расположенными на задней панели прибора и настраиваемыми отверткой Стабильность частоты: Стабильность в течение 8 часов после выхода прибора на режим и прогрева в течение 1 часа Лин. шкала: 0,1% + 1,5 гц Лог. шкала: 0,2% + 1,5 гц Линейность амплитуды: ± 0,2 дб отн. 1 кгц, 10 гц - 20 кгц Нелинейное искажение:(Отдельные гармоники) Выход аттенюатора: < 0,1%, 20 гц - 20 кгц < 0,15%, 10 гц - 20 гц Выход на нагрузку(нагрузка 7 вт): < 0,15%, 10гц -20 кгц Отношение сигнал/шум: > 70 дб Частотная шкала: Линейная и логарифмическая частотные шкалы Точность: Лин. шкала - ± 1% частоты настройки Лог. шкала - ± 3% частоты настройки Счетчик и цифровой индикатор частоты: 5 десятичных цифр, семисегментные индикаторы Время считывания: 0,1 сек и 1 сек, ручное переключение, автоматическое переключение на 0,1 сек на частоте прибл. 9 кгц, автоматическая установка десятичной запятой Точность: ± 1 последней цифры + 20 миллионных долей частоты настройки (± 1 гц при времени считывания 0,1 сек и ± 0,1 гц при времени считывания 1 сек) Устройства сжатия динамического диапазона: (Входное коаксиальное гнездо Б и К на передней панели и параллельно соединенное гнездо типа BNC на задней панели) Линейность амплитуды: ± 0,2 дб отн. 1 кгц, 10 гц - 20 кгц Динамический диапазон: > 60 дб Характеристика регулирования: статическая ошибка регулирования 0 дб Входное напряжение: мин. 0,5 в СКЗ Входной импеданс: 25 ком//100пф Выпрямитель: выпрямитель среднего значения Скорость регулирования: 10, 30,100, 300 и 1000 дб/сек Время выхода прибора на режим: Прибл. 15 сек Диапазон рабочих температур: От + 5 до + 40° С Питание: 100, 115, 127, 150, 220 или 240 е (± 10%), переменное напряжение, частота 50 - 400 гц, потребляемая мощность прибл. 40 вт Корпус: Поставляются модели А (легкий металлический корпус), В (модель А в корпусе из красного дерева) и С (модель А с фланцами для монтажа на стандартную 19-ти дюймовую стойку) Размеры: (Модель А без ножек, ручек и т.д.) Высота: 133 мм Ширина: 430 мм Длина: 200 мм Вес: (Модель А) 7,4 кг |
