ZETLAB ZET 034

Зетлаб ZET 034

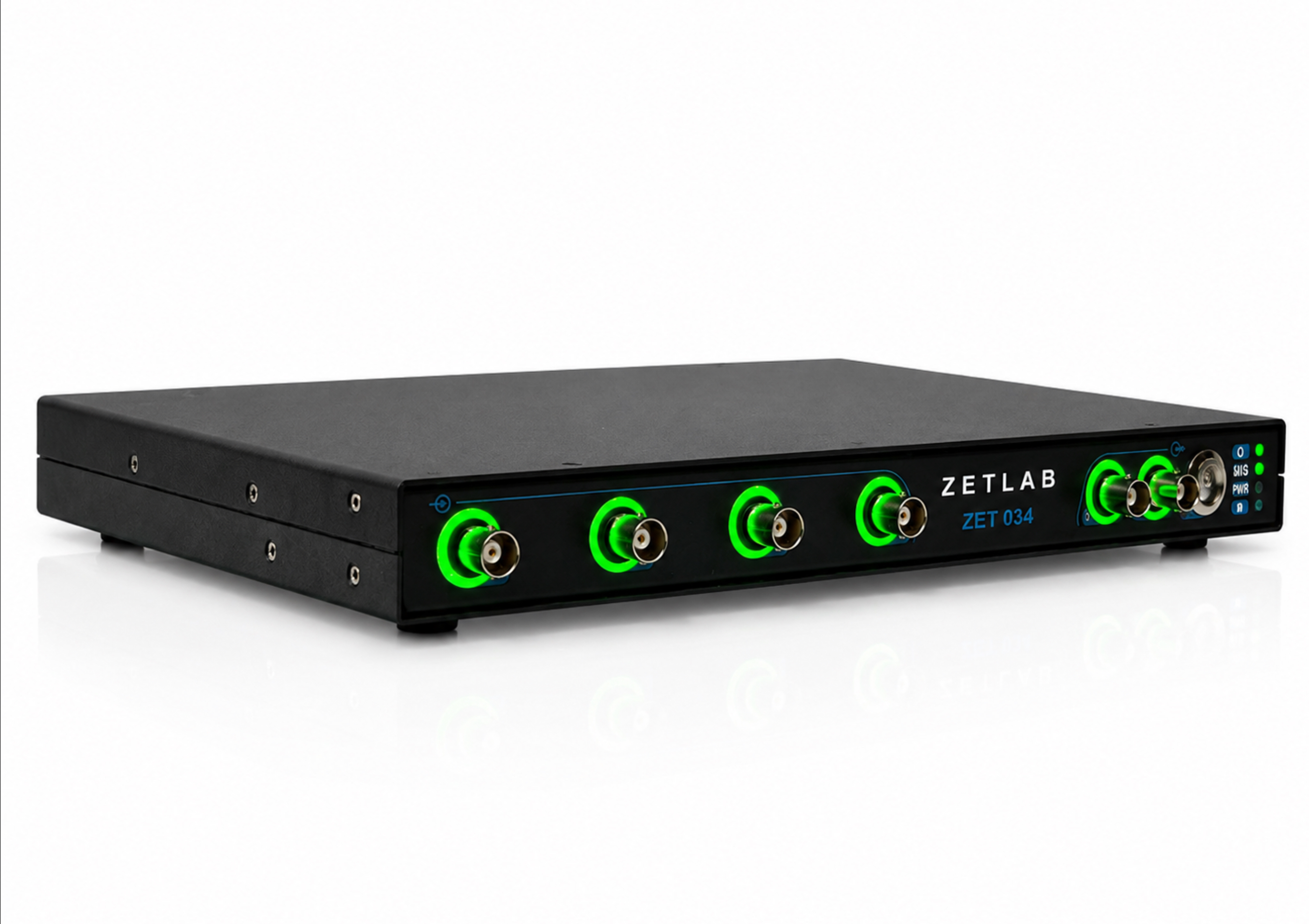

ZETLAB ZET 034 4-канальный анализатор спектра
Цена: 549 990 руб.

В наличии

Дополнительные данные

Код товара:000889
Модель:ZET 034
Год выпуска: 2021
Количество: 1  шт.
ЗИП: По запросу
Срок поставки:От 1 дня
Документация:
Описание:  в комплекте
Формуляр: в комплекте
Паспорт:  в комплекте
Поверка:  По требованию
Работоспособность:  В рабочем состоянии
Упаковка: Заводская

Технические характеристики:

ZETLAB ZET 034 — многоканальный контроллер сбора данных и анализатор спектра для измерения и анализа вибрационных, акустических и гидроакустических сигналов. Прибор применяется в составе измерительных систем, испытательных стендов, систем технической диагностики, научных лабораторий и промышленных комплексов мониторинга.



Модель ZET 034 относится к контроллерам ZET 03X, предназначенным для анализа спектра виброакустических сигналов. Тип средства измерений внесен в Государственный реестр средств измерений РФ под регистрационным номером 74502-19. Межповерочный интервал — 1 год, срок действия утверждения типа — до 25.03.2029.

Назначение ZET 034

Анализатор ZET 034 предназначен для измерения параметров спектральных составляющих вибрационных, акустических и гидроакустических сигналов, а также для генерации электрических сигналов с нормированными метрологическими характеристиками. Прибор позволяет выполнять узкополосный спектральный анализ, октавный и 1/3-октавный анализ, измерять напряжение постоянного и переменного тока, измерять частоту электрических сигналов и регистрировать сигналы для последующей обработки.

Преимущества

  • 4 аналоговых измерительных канала для подключения датчиков и сигналов по напряжению.
  • 24-битный АЦП для точной регистрации слабых сигналов.
  • Диапазон анализа сигналов до 20 000 Гц.
  • Поддержка ICP/IEPE, DeltaTron и ISOTRON датчиков.
  • Синхронизация нескольких контроллеров по PTP согласно IEC 61588:2009.
  • Работа по Ethernet с возможностью удаленного размещения прибора.
  • Автономная регистрация данных на съемный накопитель до 32 ГБ.

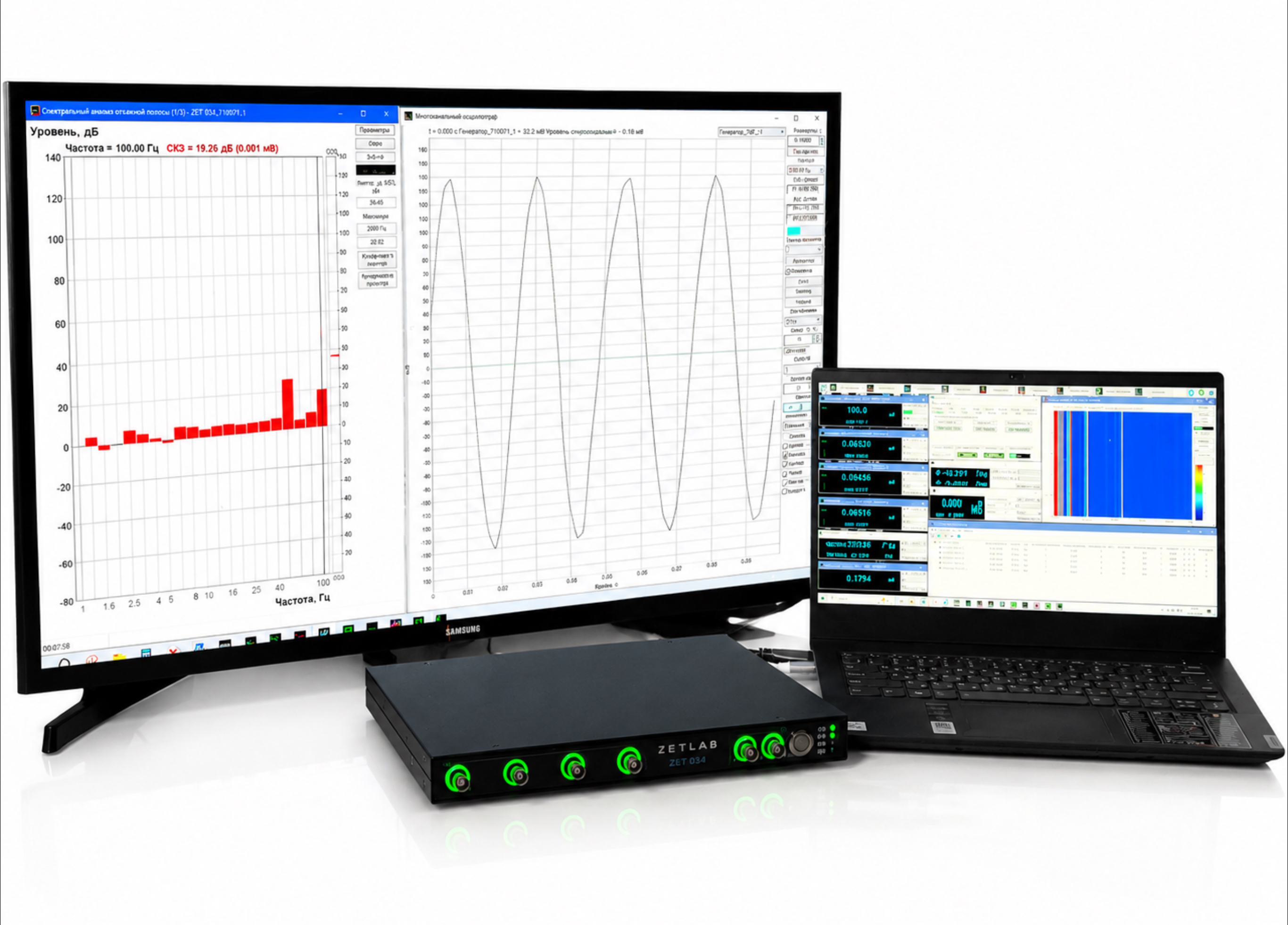

  • Совместимость с программным обеспечением ZETLAB ANALIZ.

Основные метрологические характеристики по ГРСИ

ПараметрЗначение
Регистрационный номер в ГРСИ 74502-19
Наименование типа СИ Контроллеры сбора данных многоканальные ZET 02X, ZET 03X, ZET 05X
Модификация ZET 034, серия ZET 03X
Назначение Измерение и генерация напряжений постоянного и переменного тока, анализ виброакустических сигналов
Диапазон частот принимаемых и генерируемых сигналов переменного тока от 0,01 до 20 000 Гц
Пределы допускаемой относительной погрешности установки и измерений частоты ±10-3
Диапазон входных напряжений постоянного тока от -10 до +10 В
Диапазон входных напряжений переменного тока от 0,001 до 7 В в диапазоне 0,1–20 000 Гц
Пределы допускаемой абсолютной погрешности измерений постоянного напряжения ±(0,005Uизм + 50) мВ
Пределы допускаемой абсолютной погрешности измерений переменного напряжения ±(0,005Uизм + 10) мВ
Диапазон выходного постоянного напряжения от -10 до +10 В
Диапазон выходного переменного напряжения от 10-4 до 7 В
Количество каналов 4
Уровень собственных шумов при Ку = 100 не более 0,007 мВ
Неравномерность АЧХ относительно 1 кГц от -0,25 до +0,25 дБ
Различие АЧХ измерительных каналов не более 0,2 %
Интервал между поверками 1 год

Технические характеристики ZETLAB ZET 034

ПараметрЗначение
Количество аналоговых входов 4
Разрядность АЦП 24 бит
Частотные диапазоны анализа DC–20 Гц, DC–200 Гц, DC–2 000 Гц, DC–20 000 Гц
Максимальная частота выдачи данных 50 кГц
Максимальное входное напряжение ±10 В
Коэффициенты усиления 1, 10, 100
Входное сопротивление 100 кОм
Количество аналоговых выходов 2: прямой и инверсный
Диапазон частот синусоидального сигнала 0,03–20 000 Гц
Максимальное выходное напряжение ±10 В
Цифровой вход/выход 8 бит / 8 бит, TTL
Интерфейс обмена Ethernet 100 Мбит/с
Габаритные размеры 280 × 200 × 35 мм
Масса не более 1 кг
Потребляемая мощность не более 8 Вт

Применение

  • виброакустическая диагностика оборудования;
  • измерение вибрации и акустических параметров;
  • лабораторные и производственные испытания;
  • мониторинг технического состояния машин и механизмов;
  • научно-исследовательские измерительные комплексы;
  • многоканальные системы сбора и анализа данных.

Комплектация

  • контроллер сбора данных многоканальный ZET 034;
  • блок питания;
  • кабель Ethernet;
  • кабель BNC-BNC 0,6 м;
  • заглушка 50 Ом;
  • программное обеспечение ZETLAB ANALIZ;
  • эксплуатационная документация.
