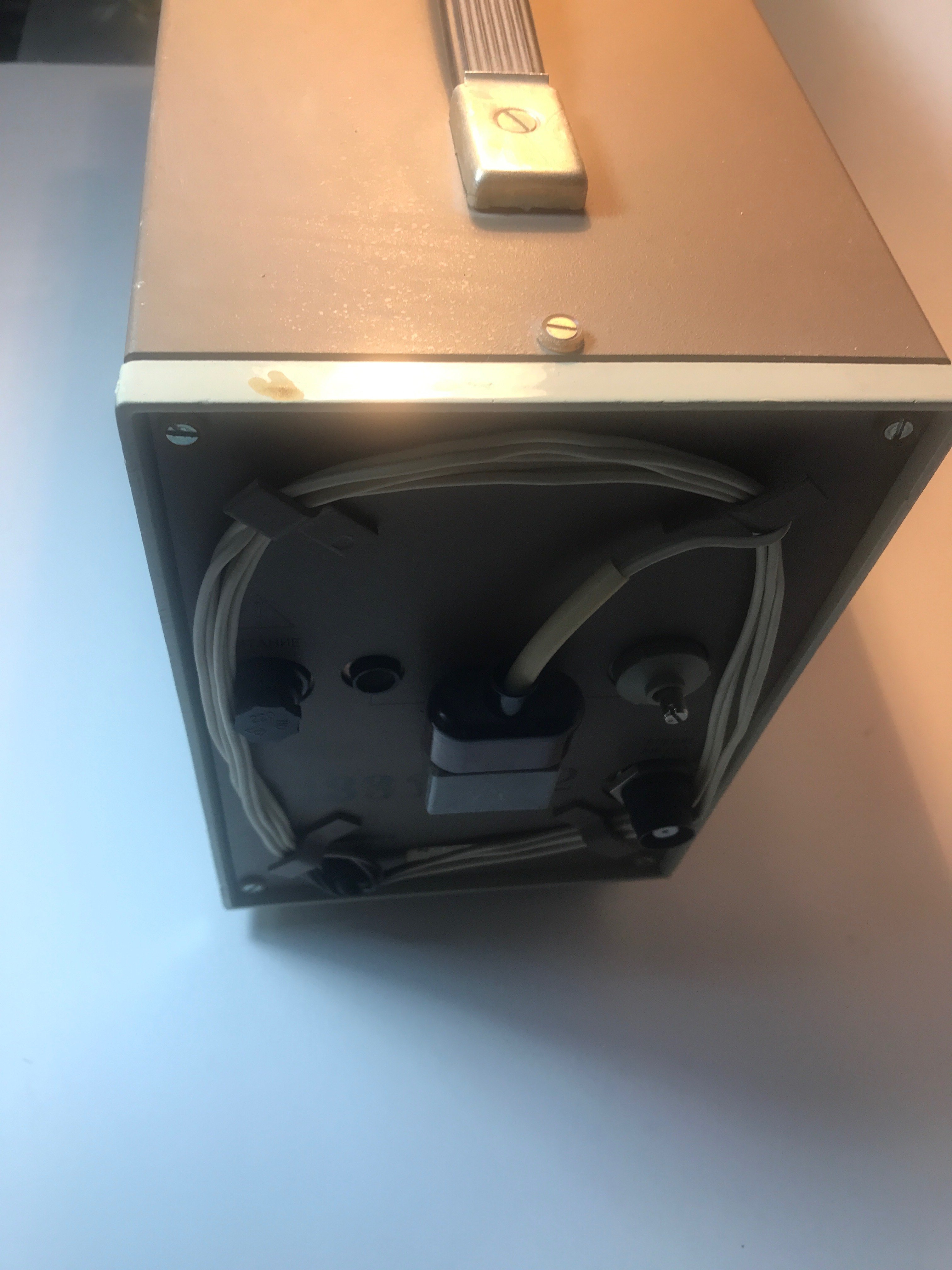

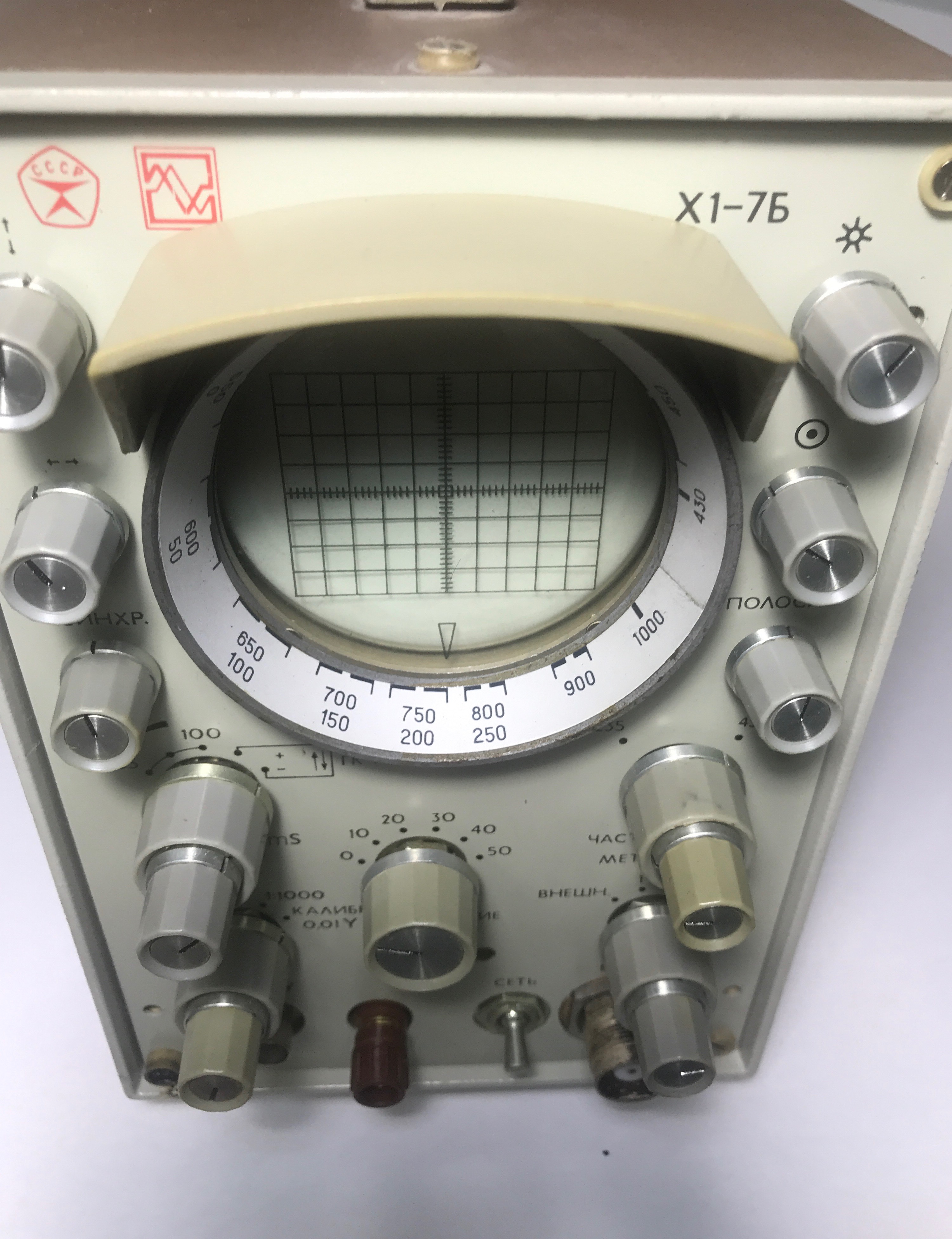

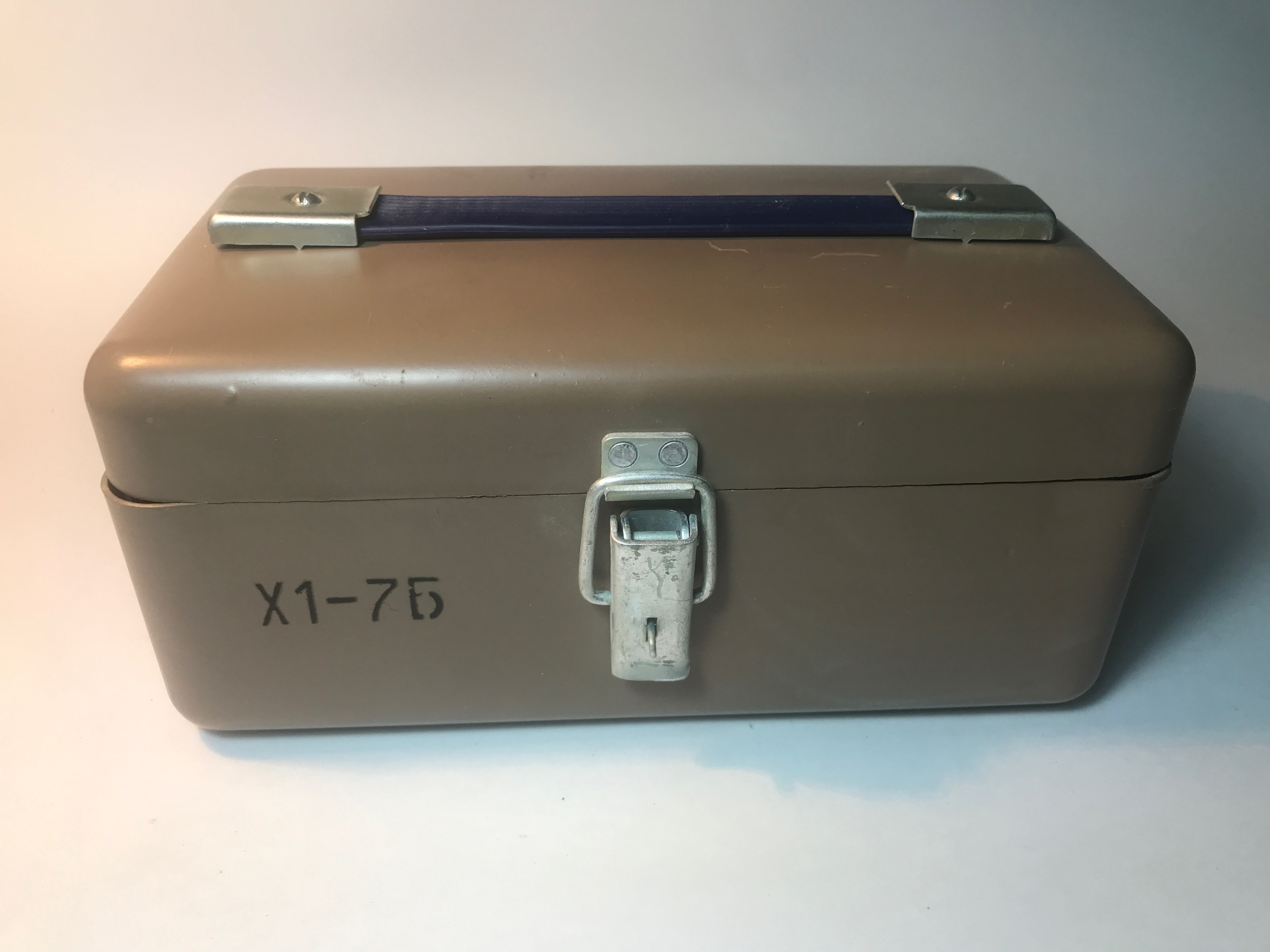

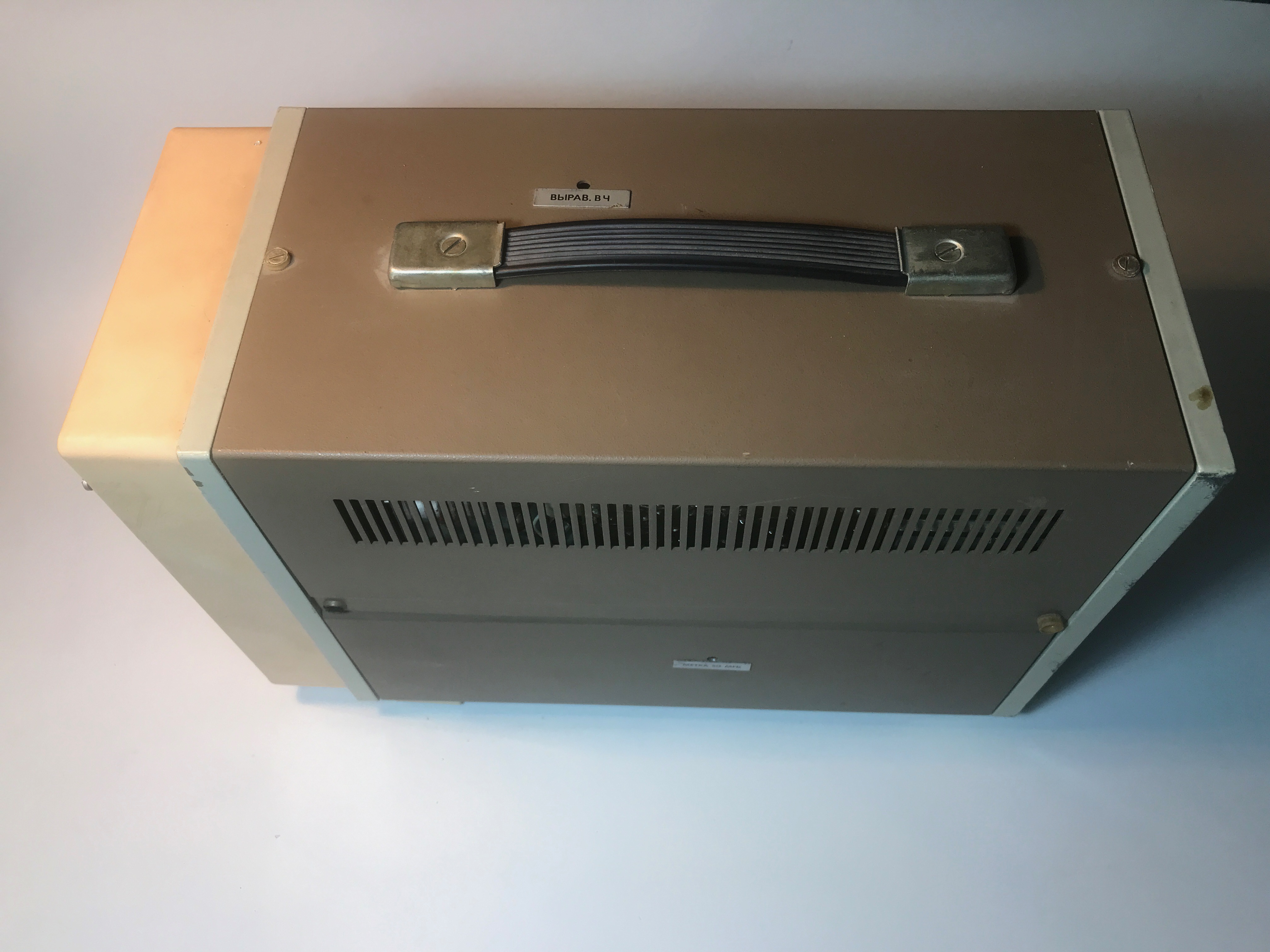

Х1-7Б Прибор для исследования АЧХ
Цена: руб.
Нет в наличии Дополнительные данные
|
Технические характеристики:
Характериограф Х1-7Б позволяет производить корректировки частотных характеристик видеоусилителей, также настройку усилителя ПЧ канала звука, позволяет настроить частотный детектор, корректировать частотную характеристику усилителя ПЧ канала изображения и производить настройку УВЧ каскадов ТВ приемников.
-
Диапазон частот прибора Х1-7Б: от 0.1 до 232 мГц;
-
Выходное напряжение генератора: 100мВ;
-
Выходное сопротивление прибора Х1-7Б: 75Ом;
-
Маркировка частотной шкалы: через 1 мГц;
-
Чувствительность прибора по вертикальному входу: 0,4 мм/мВ эфф;
-
Чувствительность по входу детектора: не менее 0,15 мм/мВ эфф;
-
Входная емкость детектора: 6 пФ;
-
Габариты прибора Х1-7Б: 343х260х185 мм;
-
Масса прибора Х1-7Б: 8 кг.
