Х1-50 Измеритель АЧХ

Х1-50 Измеритель АЧХ

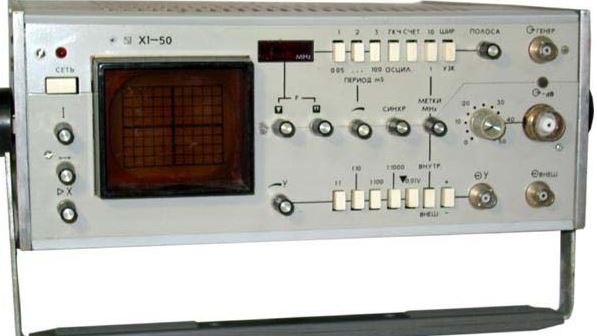

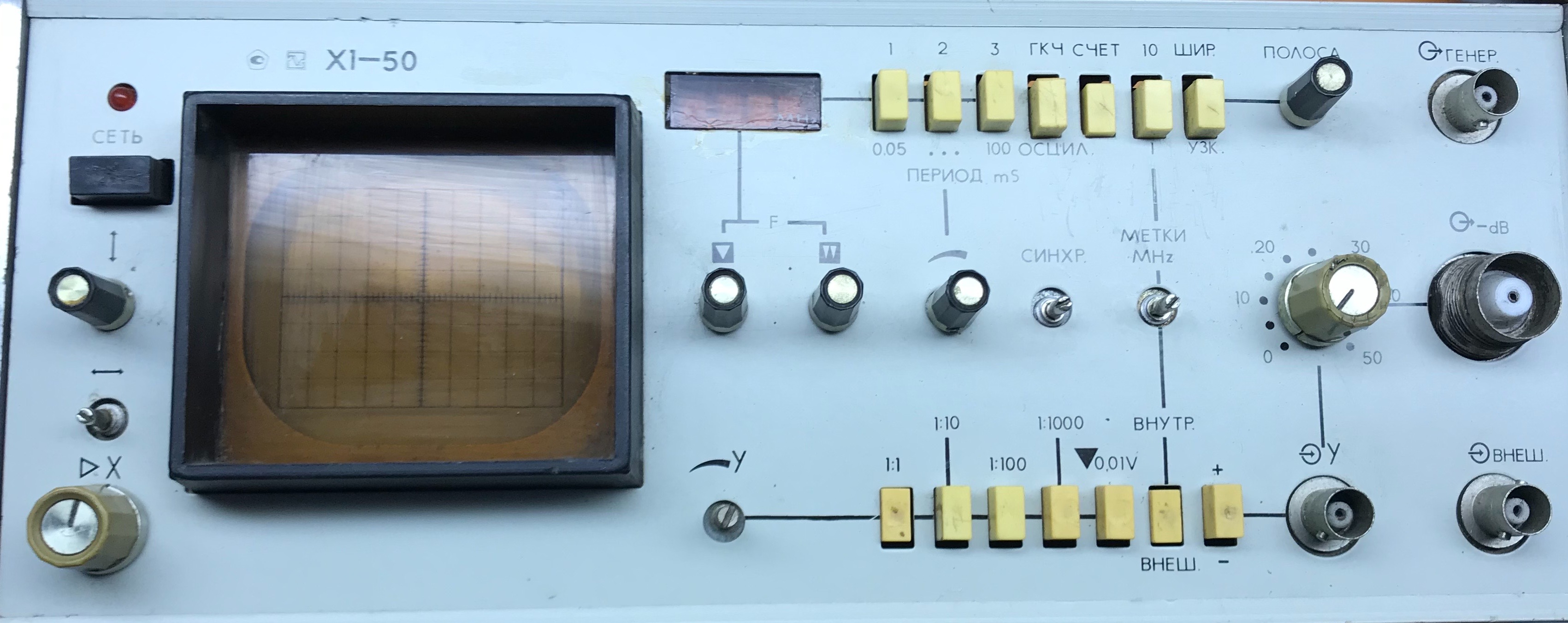

Прибор для исследования АЧХ Х1-50
Измеритель АЧХ Х1-50
техническое описание Х1-50
Цена: 12900 руб.

В наличии

Дополнительные данные

Код товара:000537
Модель:Х1-50
Год выпуска: 1983 г.
Количество:1  шт.
Б/У

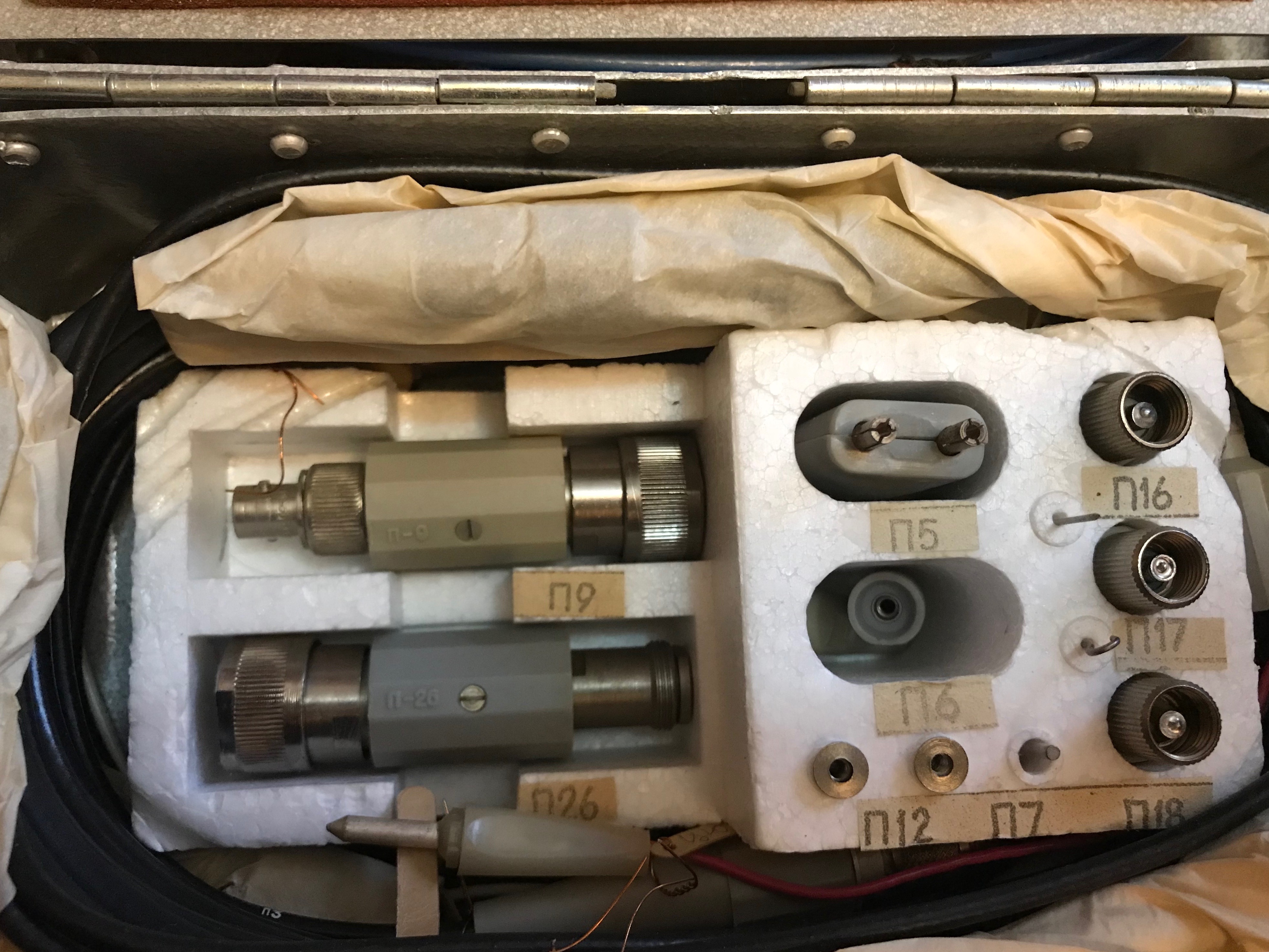

ЗИП: Полный
Срок поставки:От 1 дня
Документация:
Описание:  в комплекте
Формуляр: в комплекте
Паспорт:  в комплекте
Поверка: Не поверен
Работоспособность:  Требует ремонта
Упаковка: Без упаковки

Технические характеристики:

    Прибор Х1-50 для исследования амплитудно-частотных характеристик, предназначаются для исследования АЧХ и измерения параметров ТВ приемников в лабораторных и цеховых условиях, а также на дому.

  • Диапазон частот от 0.36 до 1002 МГц, перекрывается тремя поддиапазонами: от 0,36-436, 434-636 и 636-1002 МГц;

  • Полоса качания частоты:

в узкополосном режиме: 0,5-20 МГц;
в широкополосном режиме: 0,01fмакс - весь поддиапазон.

  • Пределы регулировки выходного напряжения ГКЧ: 0 - 50дБ, КСВН ≤1,8 (при 30 МГц и более);

  • Выходное напряжение ГКЧ: 100мВ;

  • Размеры рабочей части экрана: ширина 50 мм, высота 40 мм;

  • Входное сопротивление:

100 кОм на открытом входе при емкости не более 150 пФ;
с детекторной головкой не менее 10 кОм при емкости не более 3 пФ.

  • Напряжение на выходе ГКЧ на согласованной нагрузке 75 Ом: 0.1 В;

  • Потребляемая мощность: 70 Вт;

  • Габаритные размеры: 335х332х133 мм;

  • Вес прибора: 8.5 кг.
