Источник питания ZG 0199

Источник питания Bruel&Kjaer ZG 0199
Bruel&Kjaer ZG 0199
Цена: По запросу руб.

В наличии

Дополнительные данные

Код товара:000753
Модель:ZG 0199
Год выпуска: Требует уточнения
Количество:2  шт.
Б/У
ЗИП: По запросу
Срок поставки:От 1 дня
Документация:
Описание:  в комплекте
Формуляр: в комплекте
Паспорт:  в комплекте
Поверка:  По требованию
Работоспособность:  В рабочем состоянии
Упаковка: Без упаковки

Технические характеристики:

Вставной источник питания Bruel&Kjaer ZG 0199 для работы от сети переменного тока снабженных батарейными блоками питания портативных измерительных, анализирующих и регистрирующих приборов фирмы Брюль и Къер, например, самописцев уровня 2306 и 2309, анализатора для строительной акустики 4417 и др.

Применение:

Питание портативных измерительных, анализирующих и регистрирующих, приборов от сети переменного тока

Перезарядка сменных батарейных блоков питания

Перезарядка никеле-кадмиевых аккумуляторных элементов (напряжение 1,2 В, размеры R 20 по рекомендации МЭК)

Особенности:

Возможность применения в батарейном отсеке портативных приборов фирмы Брюль и Къер

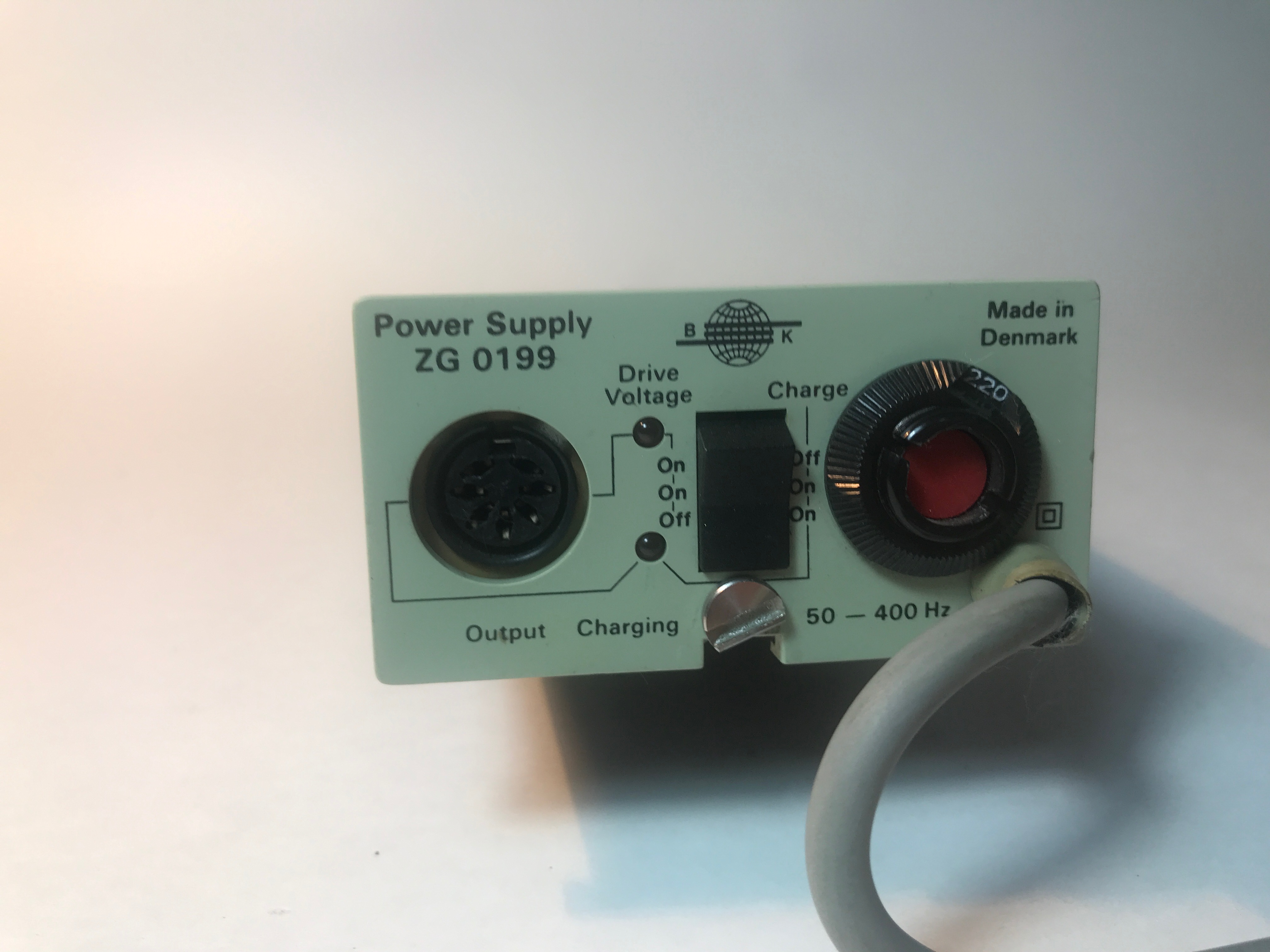

Расположенный на передней панели переключатель двух выходов постоянного тока

Незначительная напряженность магнитного поля рассеяния

Большая устойчивость в отношении относящихся, к сети переменного тока шума и переходных процессов

Работа от сети переменного тока с напряжением от 100 до 240 В и частотой от 50 до 400 Гц

 Конструкция источника питания Bruel&Kjaer ZG 0199 дает возможность его применения или непосредственно в батарейном отсеке упомянутых выше приборов Bruel & Kjaer, или вне их корпуса. При применении в качестве внешнего источника питания возможна одновременная перезарядка никеле-кадмиевых аккумуляторных элементов, содержащихся во внутреннем батарейном блоке питаемого прибора. Источник питания Bruel&Kjaer ZG 0199 вместе с поставляемыми по особому заказу зарядным переходником AQ 0157 и батарейной коробкой ZG 0146 дают возможность перезарядки никеле-кадмиевых аккумуляторных элементов QB 0008 (макс. 6 элементов), используемых в портативной и батарейной аппаратуре.

Прибор B&K ZG 0199 работает от сети переменного тока с напряжением от 100 до 240 В и частотой от 50 до 400 Гц при максимальной потребляемой мощности 28 ВА. Кроме нормального плавкого предохранителя предусмотрено термореле, срабатывающее на 80° С ±10% и защищающее прибор Bruel&Kjaer ZG0199 от тепловой перегрузки. Конструкция прибора Брюль и Къер ZG 0199 обеспечивает незначительную напряженность магнитного поля рассеяния и надежную защиту от обусловливаемых сетью шумов и переходных процессов и, следовательно, предотвращает влияние этих неблагоприятных воздействий на питаемую аппаратуру.

Источник питания Bruel&Kjaer ZG 0199

Выход питающего напряжения/тока:

Два вывода на задней панели (неразъемное соединение) и гнездо ДИН с 7 выводами на передней панели (соединение через переключатель)

Режим с нагрузкой: напряжение 7,5 В, макс, ток 1,25 А (при одновременной отдаче зарядного тока 0,33 А), напряжение 6 В, макс, ток 1,7 А (без отдачи зарядного тока)

Режим без нагрузки: 12 В постоянного тока

Пульсация: 1,2 В (двойная амплитуда) при отдаче тока 1,25 А

Выходное сопротивление: < 2,5 Ом

Выход зарядного напряжения/тока:

Гнездо ДИН с 7 выводами на передней панели (соединение через переключатель)

Режим с нагрузкой: напряжение прибл. 12 В, ток 0,33 А (среднее значение)

Режим без нагрузки: напряжение прибл. 20 В постоянного тока (среднее значение)

Время перезарядки: макс. 14 ч (зависит от состояния перезаряжаемых никеле-кадмиевых элементов)

Предохранитель: плавкий предохранитель медленного действия, ном. ток 630 мА

Питание:

Однофазная сеть переменного тока с напряжением 100, 115, 127, 220 или 240 В и частотой 50- 400 Гц, класс безопасности II по рекомендации МЭК 348, соответствие с рекомендацией МЭК 65

Потребляемая мощность: макс. 28 ВА

Сетевой фильтр:

2x7 мГн (0,250м)

Магнитное поле рассеяния:

Напряженность <З А/м в плоскости задней панели

Высокочастотный шум:

< 250 мкВ на частотах > 150 кГц

Рабочий температурный диапазон прибора B&K ZG 0199:

—10 — +40°С

Размеры Bruel&Kjaer ZG 0199:

Высота: 40 мм

Ширина: 76 мм

Длина: 190 мм

Масса: 0,8 кг
