Источник питания 2801
Цена: По запросу руб.
В наличии Дополнительные данные
|
Технические характеристики:
Особенности:
- Четыре выходных сопротивления
- Возможность подключения к любом/ индикатору напряжения
- Симметричный выход
- Возможность использования длинных соединительных кабелей
Применение: (в комплекте с конденсаторными микрофонами фирмы «Bruel&Kjaer»):
- Многоканальная запись на магнитофоне
- Измерение фазового сдвига и времени нарастания с помощью осциллоскопа
- Запуск осциллоскопов
- Установки для контроля шума

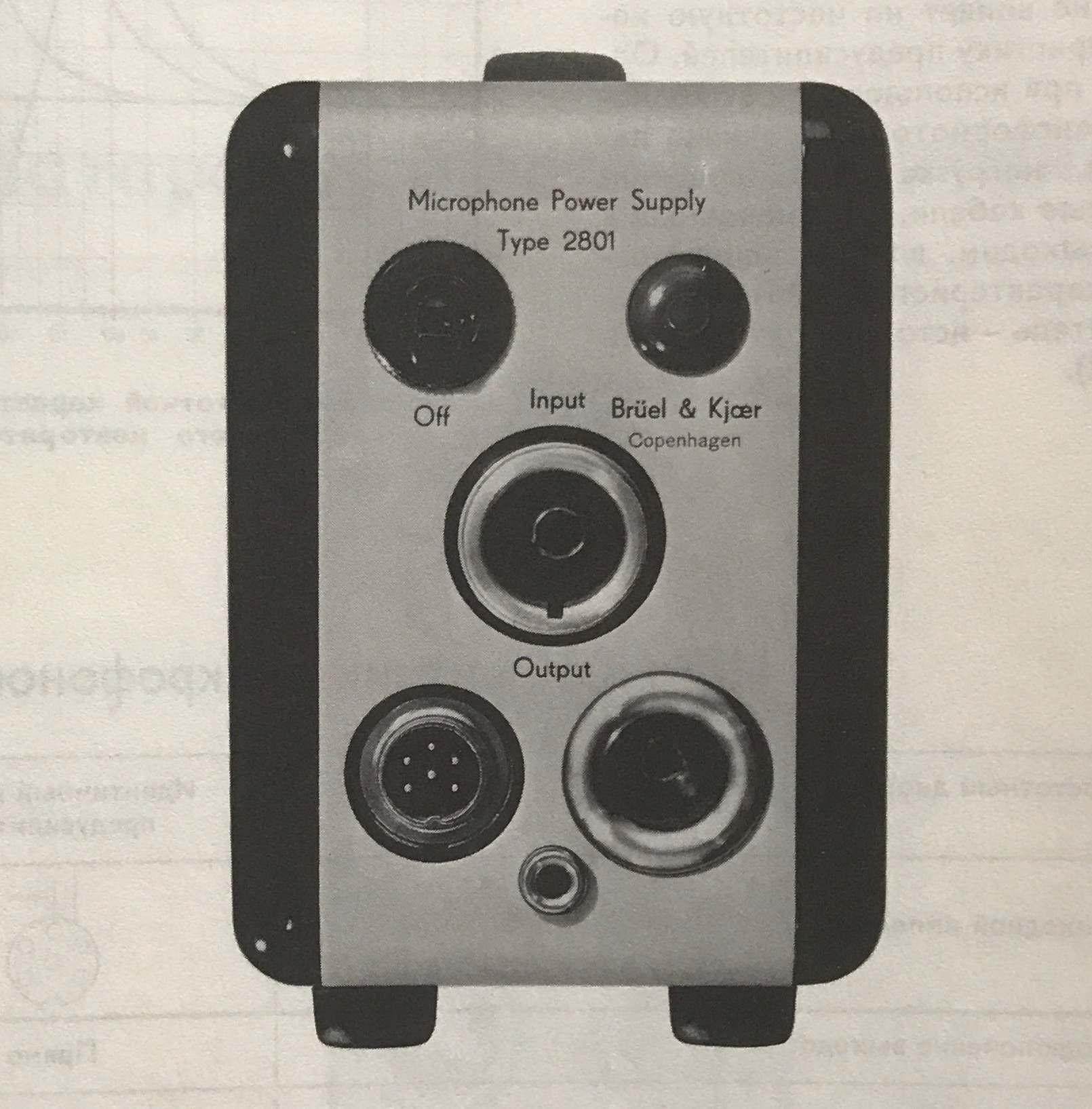

Источник Bruel&Kjaer 2801 предназначен для питания комплектов конденсаторных микрофонов или вибродатчиков фирмы «Брюль и Къер», используемых в измерительных установках, в которых не содержатся измерительные усилители или анализаторы фирмы «Брюль и Къер». Низкий выходной импеданс прибора дает возможность использовать очень длинные соединительные кабели, подключаемые между источником питания и измерительными приборами.
Портативный источник Bruel&Kjaer 2801 питается от сети и обеспечивает следующие функции:
- Выработку всех напряжений для питания предусилителей Bruel & Kjaer типа 1606, 2615, 2618 или 2619 и поляризационного напряжения (200 в) для конденсаторных микрофонов фирмы «Брюль и Къер».
- Преобразование выходного импеданса различных предусилителей в импеданс 50 ом, 200 ом или симметричный 200 ом.
В случае, если преобразование импеданса не является необходимым, выходной сигнал от предусилителя может прямо проходить через источник питания. Прибор Bruel&Kjaer 2801 можно использовать в комплекте с двухканальным микрофонным переключателем Bruel & Kjaer 4408, который обеспечивает поочередное подключение или двух микрофонов, двух вибродатчиков, или одного микрофона и одного вибродатчика к входу одного усилителя.
При использовании режима «прямое прохождение» источник Bruel&Kjaer 2801 не влияет на частотную характеристику предусилителей. Однако, при использовании выходного трансформатора источника питания, нагрузка и/или соединительные кабели, подключаемые к его выходам, влияют на частотную характеристику системы предусилитель – источник питания.
Источник питания микрофонов Bruel&Kjaer 2801 |
||||
Частотный диапазон: |
Идентичный, как и у предусилителя |
До 200 кгц в зависимости от нагрузки |
||
Подключение выхода: |
прямо |
200 ом |
50 ом |
|
Отношение входного напряжения к выходному |
Без нагрузки |
1:1 (0 дб) |
3,16:1 (-10 дб) |
6,3:1 |
Отношение входного напряжения к выходному |
С нагрузкой |
Зависит от емкостной нагрузки |
4:1 (-12 дб) |
8:1 (-18 дб) |
Максимальное выходное напряжение: |
Как и у предусилителя |
1 в |
0,5 в |
|
Шум в диапазоне от 20 гц до 200 кгц |
750 ом//50 пф на выходе |
30 мкв |
10 мкв |
5 мкв |
Фон переменного тока в диапазоне от 50 гц до 180 гц |
8 мкв |
3 мкв |
1,5 мкв |
Характеристика Bruel&Kjaer 2801 |
Поляризационное напряжение: 200 в. Стабильность: Поляризационное напряжение изменяется менее чем 1% при 10% изменениях сетевого напряжения. Питание: 100, 115, 127, 150, 220 и 240 впеременного напряжения с частотой от 50 гц до 400 гц. Потребление мощности: Около 10 вт (в зависимости от нагрузки). Размеры: Высота (без ножек): 11,5 см. Ширина: 8,4 см. Длина (без разъемов): 20,0 см. Вес: 2,2 кг. Принадлежности: Шнур питания. Экранированный штекер типа JP0101. Многополосный штекер типа JP0024. Запасные предохранители и лампочки. |
