Ц4353

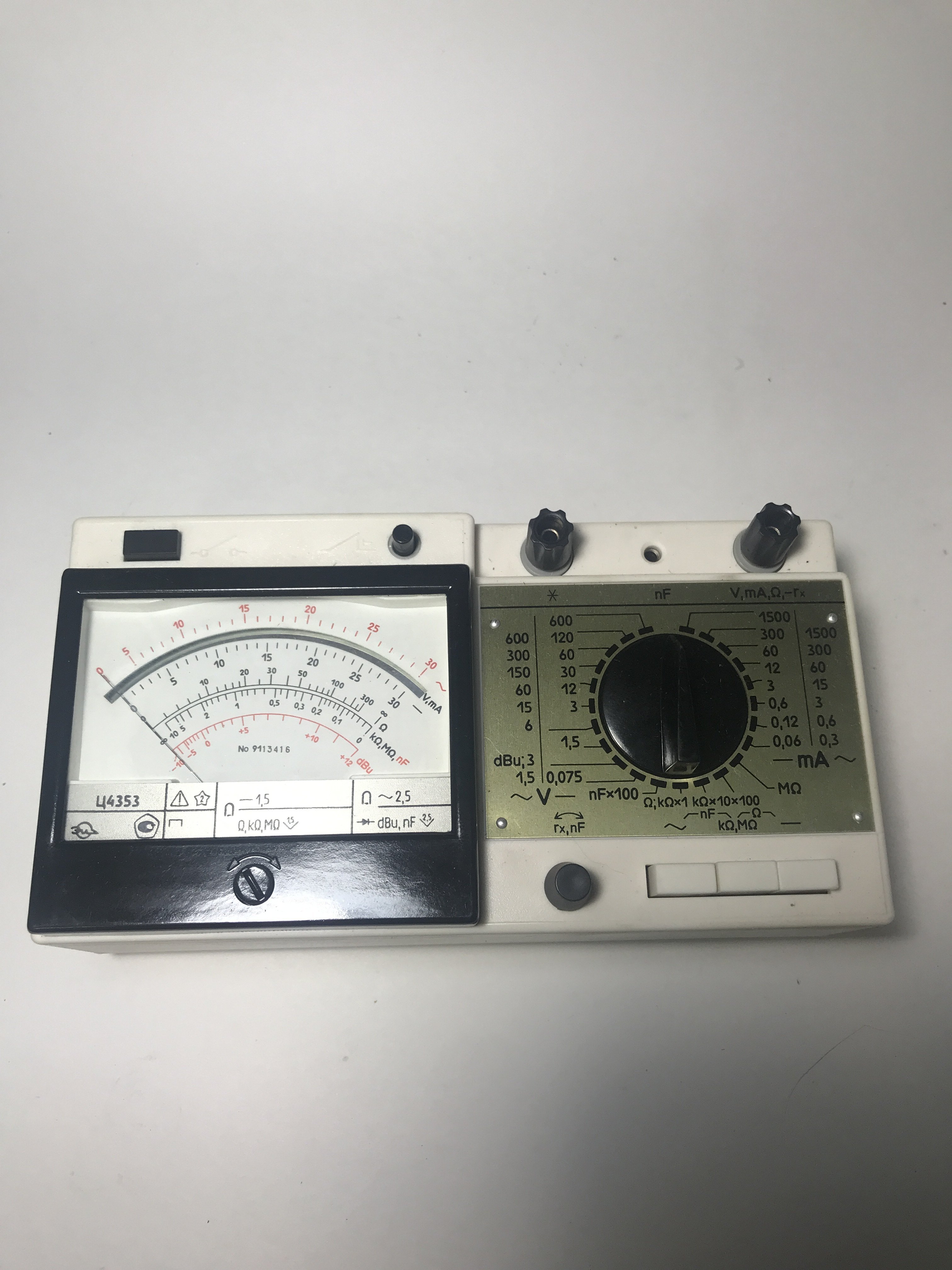

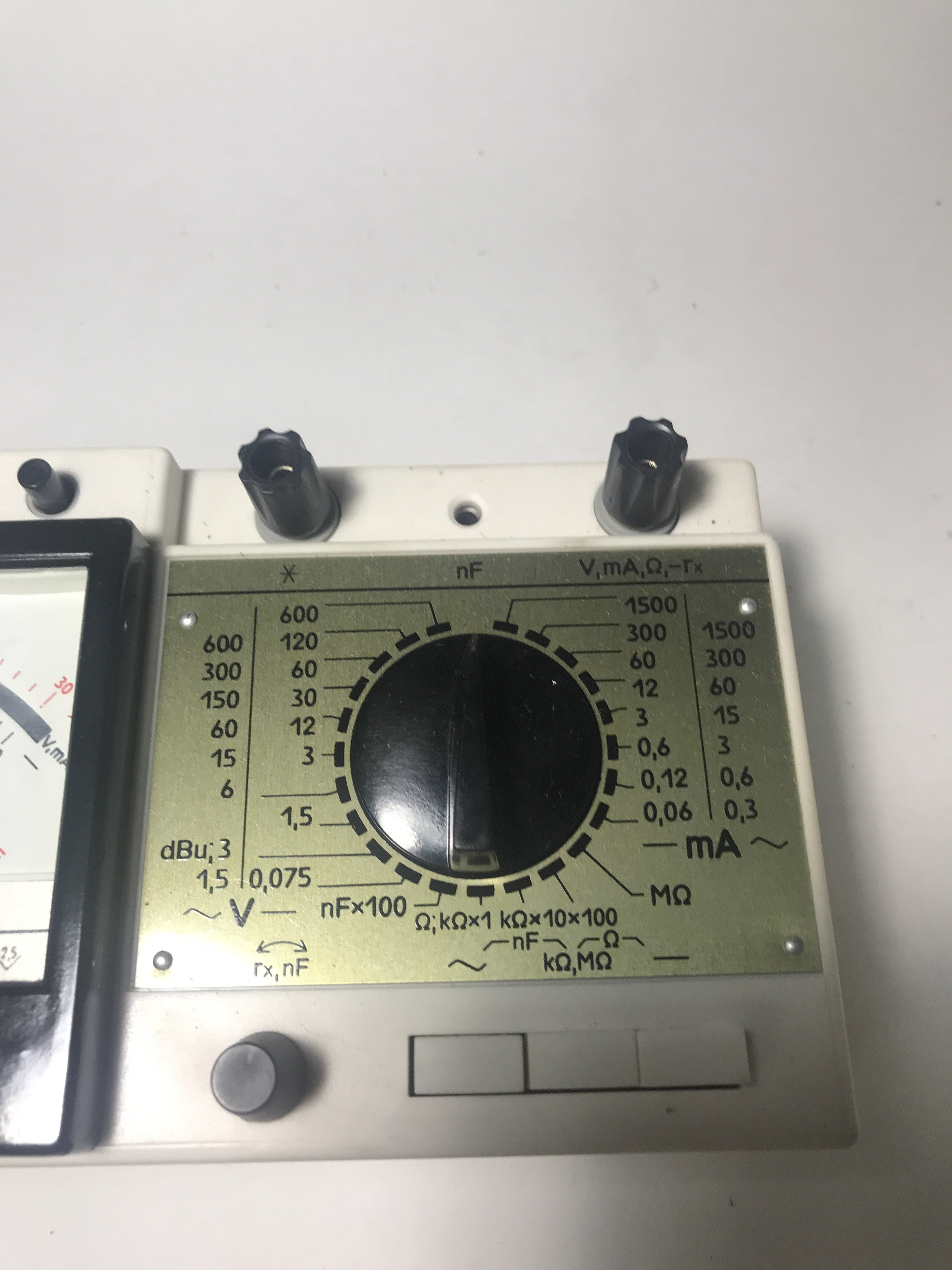

Мультиметр Ц4353

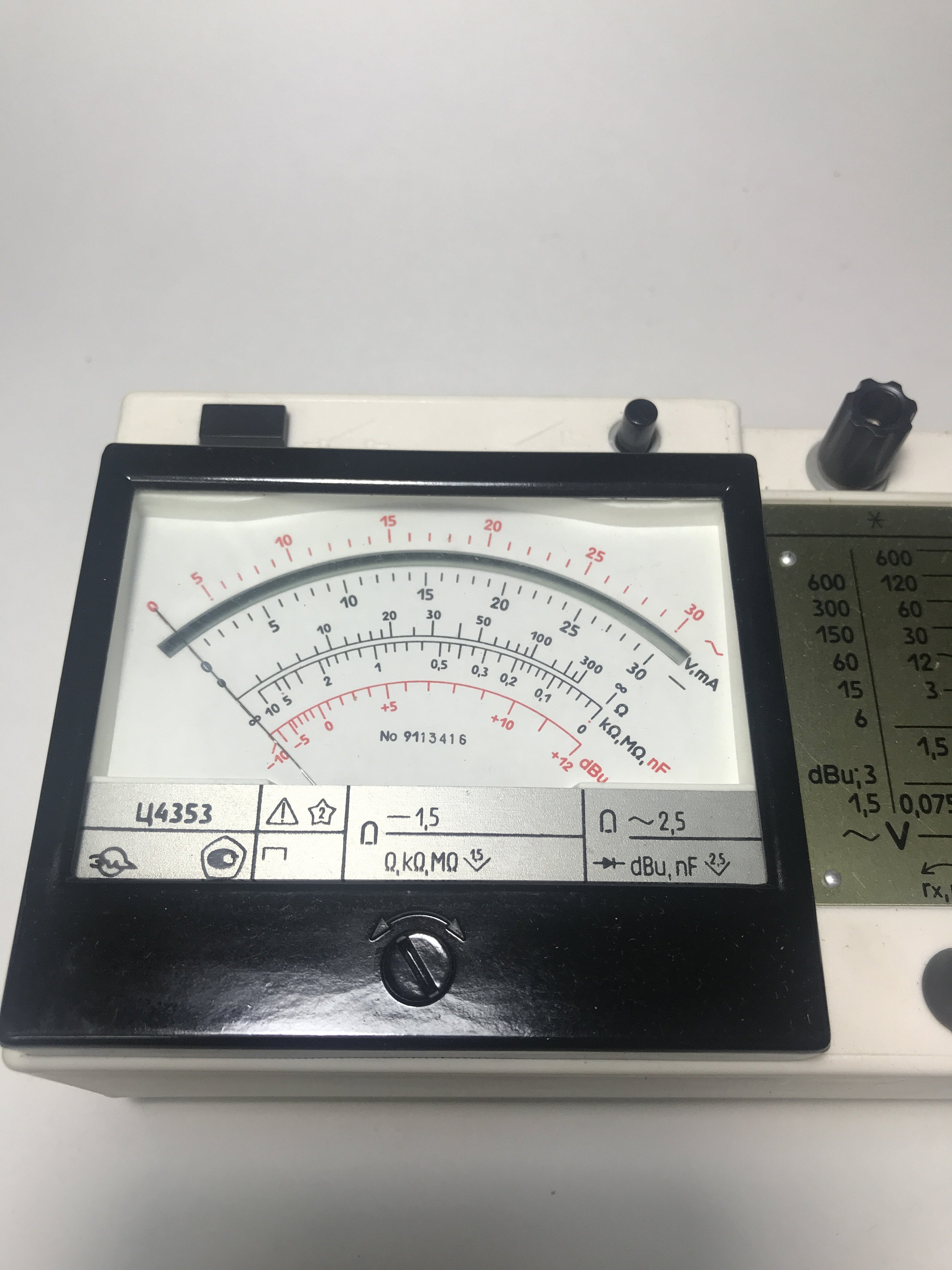

Прибор Ц4353
Прибор электроизмерительный комбинированный Ц4353
Ц4353

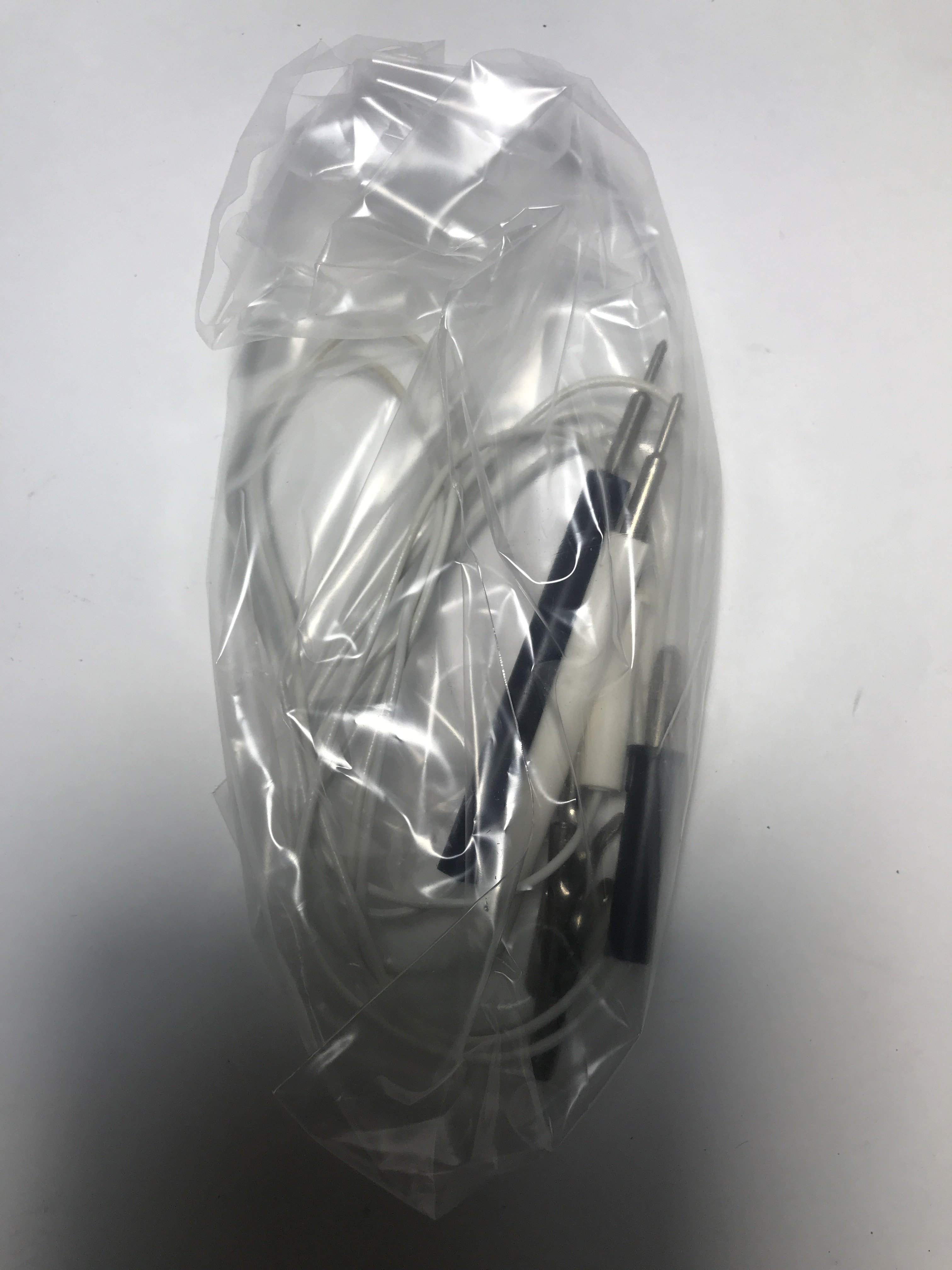

кабели Ц4353

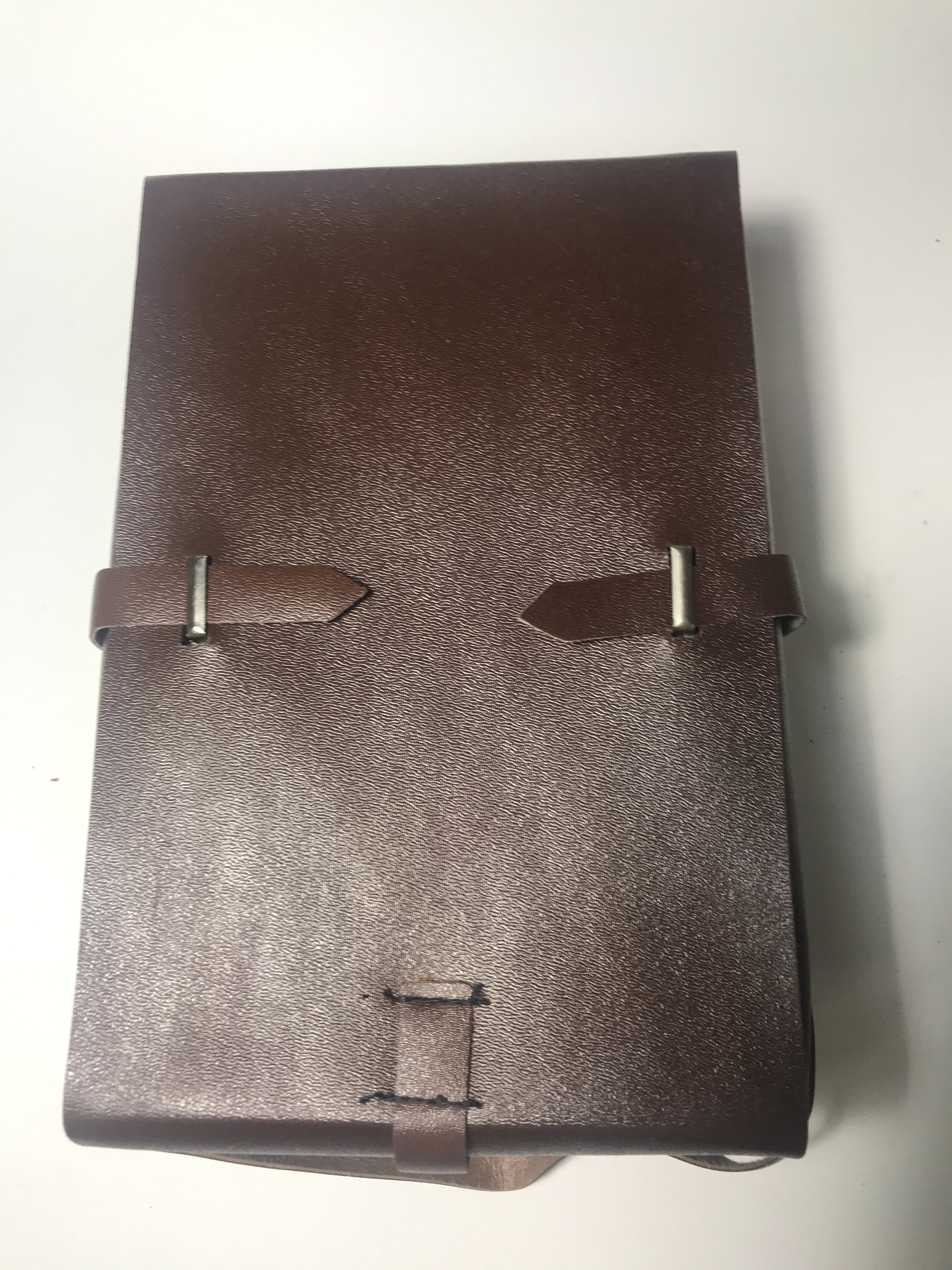

коробка Ц4353

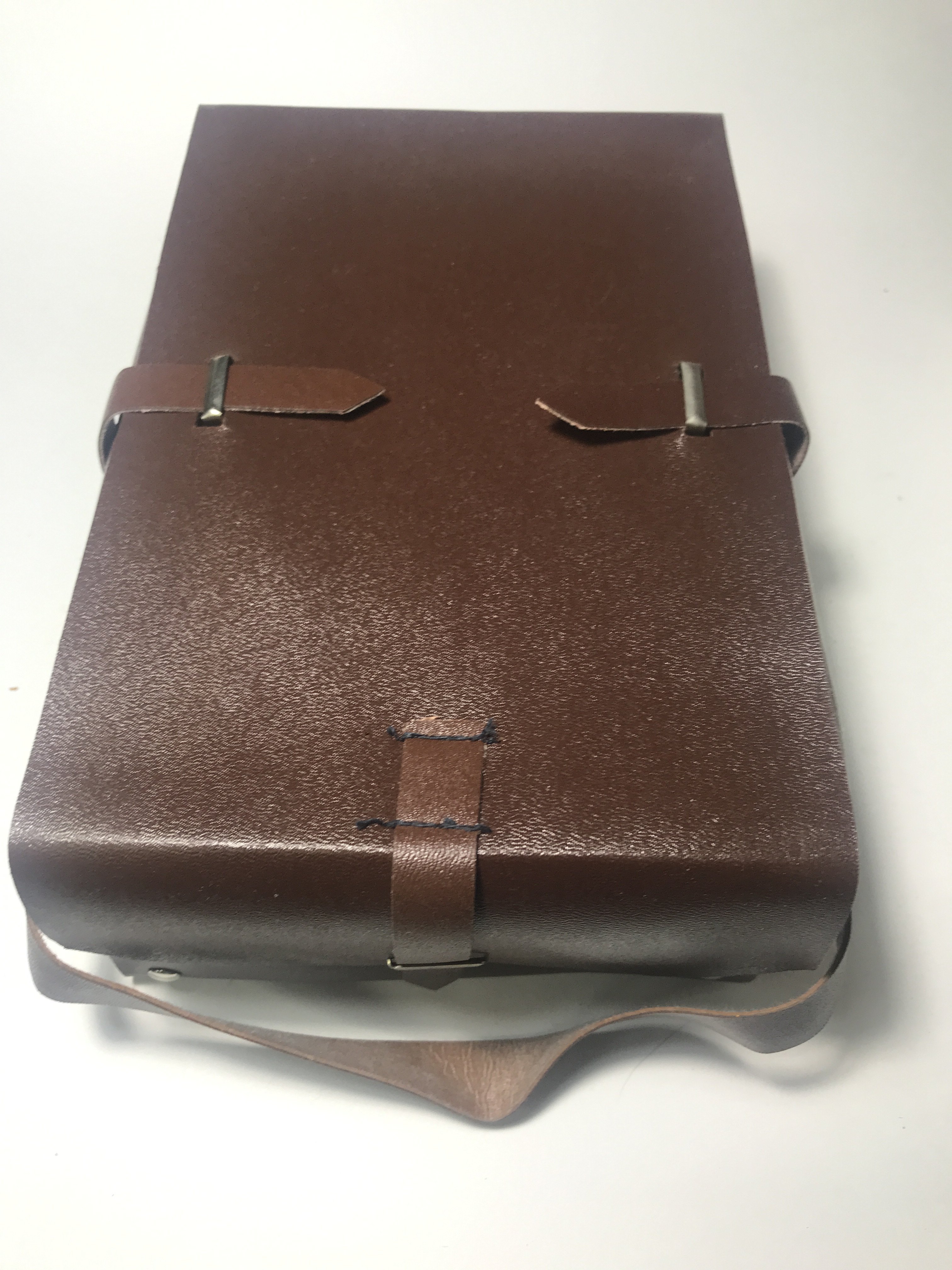

коробка мультиметра Ц4353

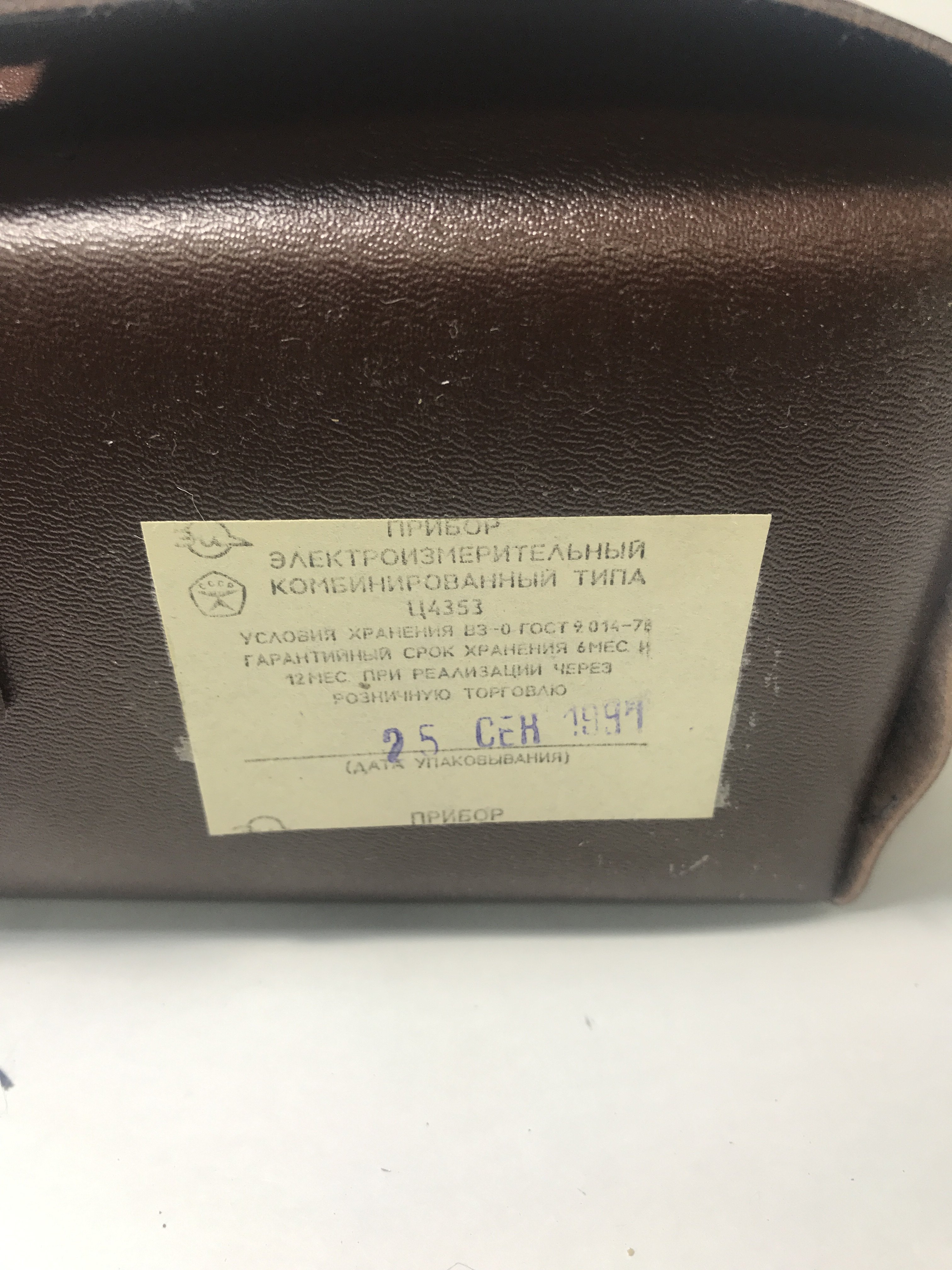

коробка прибора Ц4353
Цена: По запросу руб.

В наличии

Дополнительные данные

Код товара:000757
Модель:Ц4353
Год выпуска: 1997
Количество: 6  шт.
ЗИП: По запросу
Срок поставки:От 1 дня
Документация:
Описание:  в комплекте
Формуляр: в комплекте
Паспорт:  в комплекте
Поверка:  По требованию
Работоспособность:  В рабочем состоянии
Упаковка: Без упаковки

Технические характеристики:

Прибор электроизмерительный комбинированный Ц4353 с автоматической защитой от электрических перегрузок предназначен для измерения: силы и напряжения постоянного тока; среднеквадратического значения силы и напряжения переменного тока синусоидальной формы; сопротивления постоянному току; электрической емкости; абсолютного уровня сигнала по напряжению переменного тока в электрических цепях объектов измерений, работоспособное состояние которых не нарушается взаимодействием объекта измерений и прибора или выходом нормируемых характеристик прибора, за пределы, установленные техническими условиями.

Мультиметр Ц4353 может применяться при регулировании, ремонте и эксплуатации электро- и радиоаппаратуры в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях (отсутствие прямого воздействия солнечной радиации, и отсутствие воздействия атмосферных осадков, ветра, а также песка и пыли окружающего воздуха).

Рабочие климатические условия применения прибора Ц4353:

температура окружающего воздуха от минус 10 до плюс 40°С;

верхнее значение относительной влажности воздуха 80% при температуре плюс 25°С;

атмосферное давление 84—406,7 кРа (630—800 мм рт. ст).

Значения диапазонов измерений, пределы допускаемых значений основных погрешностей (в нормальных условиях применения), значения потребляемого тока и падения напряжения на зажимах мультиметра Ц4353

Прибор электроизмерительный комбинированный Ц4353

Измеряемая величина

Диапазон измерений

Класс точности

Пределы допускаемого значения основной погрешности, %

Падение напряжения, В не более

Потребление, мА, не более

От измеряемого сигнала

От источника питания

Сила тока

мА

Постоянного













Переменного

0-0,06

0-0,12; 0-0,6; 0-3;0-12; 0-60; 0-300; 0-1500



0,05-0,3; 0,1-0,6; 0,5-3; 2,5-15; 10-60; 50-300; 250-1500







1,5















2,5







±1,5















±2,5

0,1









0,5

















1,2

-























-

-























-

Напряжение, В

Постоянного тока













Переменного тока

0-0,075; 0-1,5; 0-3; 0-12; 0-30; 0-60; 0-120; 0-600



0,25-1,5; 0,5-3; 1-6; 2,5-15; 10-60; 25-150; 50-300; 100-600







1,5















2,5







±1,5















±2,5









-







-

-



















0,055









5,2

0,65







0,26











-









-

-







-

Сопротивление постоянному току, кОм

0-0,3;

0-10;

0-100;

0-1000; 0-10000





1,5





±1,5



-

-



10,00

1

0,1

Электрическая емкость, нФ

0-500

2,5

±2,5

-

0,25

-

Абсолютный уровень сигнала по напряжению переменного тока, дБн

От минус 10 до плюс 12





2,5





±2,5

-

5,2

-

 Устройство и принцип работы прибора электроизмерительного Ц4353:

Элементы электрической схемы мультиметра Ц4353 заключены в изоляционный корпус, состоящий из двух частей.

Органы управления, отсчетное устройство и присоединительные зажимы размещены на лицевой стороне корпуса.

Электрохимические источники тока для питания схемы омметра и автоматической защиты расположены в камере с тыльной стороны корпуса.

Конституция прибора Ц4353 предусматривает смену электрохимических источников тока без нарушения клейма предприятия-изготовителя.

В приборе Ц4353 применен механизм измерительный магнито-электрической системы на растяжках с внутримарочным магнитом.

Расширение диапазонов измерений осуществляется с помощью коммутации универсального шунта и добавочных сопротивлений вольтметра.

Выпрямление переменного тока, происходит по двухполупериодной схеме, выполненной на полупроводниковых диодах.

Ток полного отклонения механизма измерительного —29 мкА, падение напряжения на обмотке рамки не превышает 29 мВ.
